一、產品簡介
橫河EJA440A高靜壓壓力變送器采用世界首創單晶硅雙諧振式傳感器，其采用電磁激勵和電磁拾振方式工作,輸出為頻率信號,抗干擾能力強,穩定性好,不需A/D轉換,既能測量絕壓,也能測量差壓,精度±0.075%。
橫河EJA440A系列智能變送器適用于一些特殊環境如航空、航天、氣象、地質、航海、油井和工業自動化等領域中的壓力測量。
橫河EJA440A高靜壓壓力變送器并且在膜盒上下極限值內可以任意調零。輸出為2線制，可設定選擇線性或平方根輸出方式，BRAIN或HART FSK協議加載在4~20mA DC信號上。輸出模式以及顯示模式在無要求的情況下，按照出廠設置為“Liner"。
橫河EJA440A高靜壓壓力變送器也可以通過BRAIN手操器或CENTUMCS/μXL或HART275手操器相互通訊，通過它們進行設定和監控等。
二、橫河EJA440A高靜壓壓力變送器優點:
1.靈敏度高
2.滯后小
3.抗環境變化能力強
4.溫度影響小（可忽略）
5.靜壓影響小（可忽略）
6.復合傳感器（差壓、靜壓、溫度）
7.長期穩定性
8.高精度
三、橫河EJA440A高靜壓壓力變送器參數、規格
參考精度：
a)量程大于X時：±0.12%
b)量程小于X時：±[0.03＋0.09×Ｘ／量程]％
X取值：8MPa

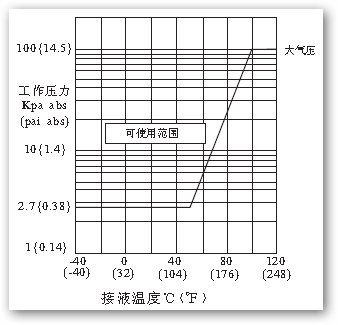

橫河EJA440A高靜壓壓力變送器最小工作壓力： 工作壓力和接液溫度關系圖：
環境溫度：5~100%RH@40°C
接液溫度 ：-40~120°C
環境濕度：5~100%RH@40°C
環境溫度有安全代碼可能影響范圍
－40~85℃ －30~80℃(帶LCD表頭)

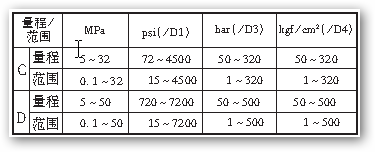

EJA440A高靜壓壓力變送器的量程和范圍:
 |
橫河EJA440A高靜壓變送器的規格
| |
EJA440A壓力變送器 |
| C膜盒 |
D膜盒 |
| 測量范圍 |
-0.1~32MPa
(-15~4500psi) |
-0.1~50MPa
(-15~7200psi) |
| 測量量程 |
5~32MPa
(720~4500psi) |
5~50MPa
(720~7200psi) |
| 精度 |
±0.12% |
±0.12% |
| 防護等級 |
IP67，NEMA 4X,和JIS C0920防浸型 |
| 防爆規格 |
FM，CENELEC ATEX，CSA，IECEx |
| 輸出信號 |
4~20mA DC或FOUNDATION™現場總線或PROFIBUS PA兩線制數字通信 |
| 電源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) |
| 環境溫度 |
-40~85℃ (-40~185℃) (普通型)
-30~80℃ (-22~176℃) (內藏指示器) |
| 過程溫度 |
-40~120℃ (-40~248℃) (普通型) |
| 最大過壓 |
48MPa (6750psig) |
60MPa (8500psig) |
| 安裝 |
2-inch管安裝 |
| 接液部件材質 |
膜盒 |
SUS316L (膜片: 哈氏合金C-276) |
| 容室法蘭 |
SUS316 |
| 外殼 |
鋁合金或SUS316不銹鋼(可選) |
橫河EJA440A高靜壓變送器-選型表
基本規格代碼：EJA440A-DCS5A-92NN
| 第1項：輸出信號 |
| -D |
4-20mA DC/BRAIN協議數字通訊 |
| -E |
4-20mA DC/HART協議數字通訊 |
| -F |
FF現場總線 |
|
| 第2項：測量量程（膜盒） |
| C |
5-32MPa {50-320kgf/cm2} |
| D |
5-50MPa {50-500kgf/cm2} |
|
| 第3項：接液件材質 |
|
S
|
JIS SCS14A JIS SUS316L JIS SUS316 |
|
| 第4項：過程接口 |
| 0 |
不帶過程接頭（容室法蘭上Rc1/4內螺紋) |
| 1 |
帶Rc1/4內螺紋法蘭 |
| 2 |
帶Rc1/2內螺紋法蘭 |
| 3 |
帶1/4NPT內螺紋的過程接頭 |
| 4 |
帶1/2NPT內螺紋的過程接頭 |
| 5 |
無過程接頭（容室法蘭上1/4NPT內螺紋) |
|
| 第5項：螺栓和螺母材質 |
| A |
JIS SCM435 32MPa 50MPa |
| B |
JIS SUS630 32MPa 50MPa |
| C |
JIS SUH660 32MPa 50MPa |
|
| 第6項：安裝方式 |
| -2 |
垂直安裝，右面高壓，過程接頭在上 |
| -3 |
垂直安裝，右面高壓，過程接頭在下 |
| -6 |
垂直安裝，左面高壓，過程接頭在上 |
| -7 |
垂直安裝，左面高壓，過程接頭在下 |
| -8 |
水平安裝，右面高壓 |
| -9 |
水平安裝，左面高壓 |
|
| 第7項：電氣接口 |
| 0 |
G1/2內螺紋一個電氣接口 |
| 2 |
1/2NPT內螺紋二個電氣接口，無盲塞 |
| 3 |
Pg13.5內螺紋二個電氣接口，無盲塞 |
| 4 |
M20內螺紋二個電氣接口，無盲塞 |
| 5 |
G1/2內螺紋二個電氣接口，盲塞一個 |
| 7 |
1/2NPT內螺紋二個電氣接口，盲塞一個 |
| 8 |
Pg13.5內螺紋二個電氣接口，盲塞一個 |
| 9 |
M20內螺紋二個電氣接口，盲塞一個 |
|
| 第8項：顯示表 |
| D |
數字式顯示表 |
| E |
帶測定范圍設定鈕的數字式顯示表 |
| N |
無顯示表 |
|
| 第9項：安裝托架 |
| A |
SECC 平托架 |
| B |
SUS304 平托架 |
| C |
SECC L型托架 |
| D |
SUS304 L型托架 |
| N |
無安裝支架 |
|
|
四、訂貨須知
1、確定型號、規格以及附加規格。
2、如果您對運轉模式沒要求，出廠設置為”normal"。
3、阻尼時間*2：2秒
4、單位只能從出廠設置表中選擇一個。
5、如果您對動作方式沒具體要求，出廠設置為“正向”
6、位號（如有特殊需求，請指定）
